Diseños de muelles

Diseño de muelle a ras de suelo

Los andenes a ras de superficie son los más comunes hoy en día. En este tipo de andén , la superficie (cimiento) queda al ras con la pared exterior del edificio. Para evitar daños en la pared y proteger los sellos del andén (si se utilizan) en un acceso nivelado, se recomienda que el topes del muelle/ andén se extienda 101,6 mm (4 pulgadas) más allá de la pared exterior.

Nota: Si el muro del edificio sobresale del frente del andén , se requiere una proyección adicional de cimientos/ topes .

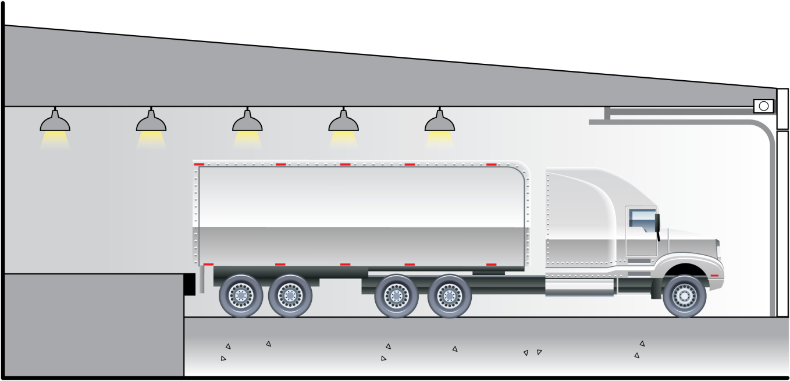

Muelle cerrado

Los andenes cerrados se utilizan generalmente cuando se requiere control climático, protección del producto, seguridad y capacidad de elevación.

No son una opción común debido a los altos costos de construcción y consideraciones de contaminación por los escapes de los vehículos.

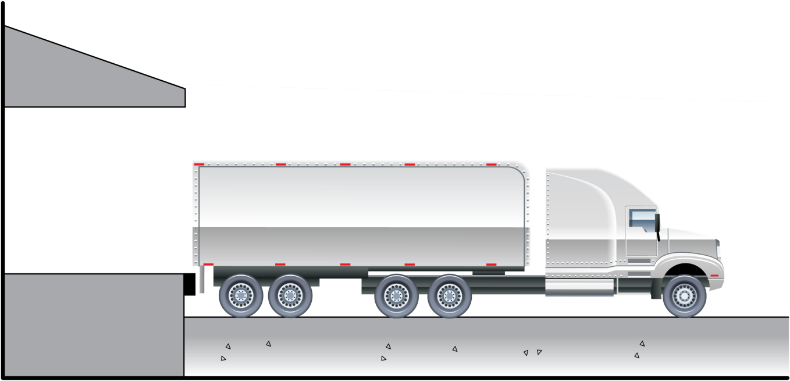

Muelle abierto

Aunque los andenes abiertos pueden ser una alternativa necesaria en algunos casos, generalmente no se recomiendan debido a su exposición a la intemperie y su susceptibilidad al hurto. En todos los casos, estos andenes deben contar con una marquesina. Y cuando se planifiquen marquesinas sobre andenes en pendientes, la altura de la marquesina debe calcularse para que se ajuste a la altura del remolque inclinado.

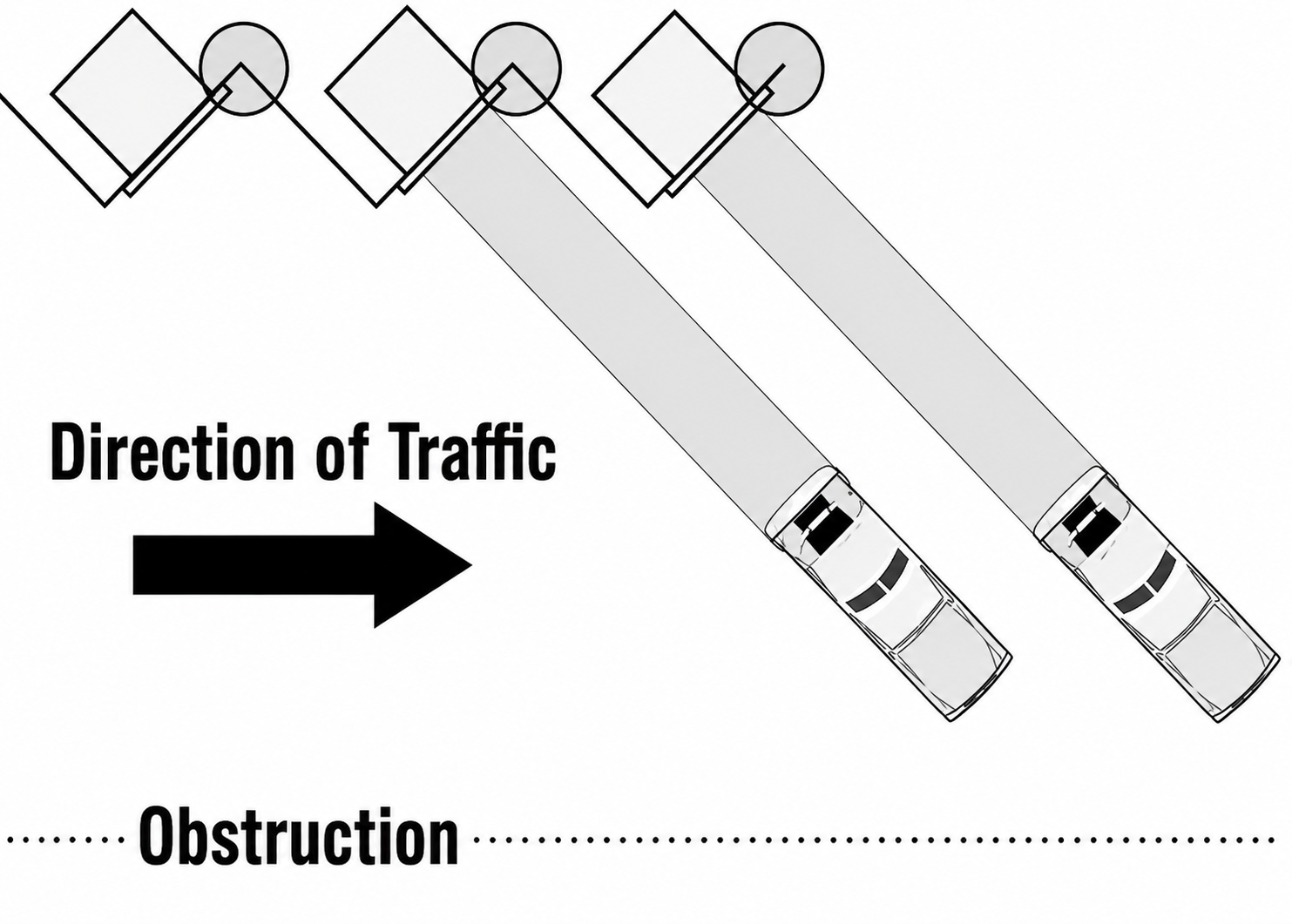

Muelle de dientes de sierra

Los andenes dentados ofrecen una solución de diseño para situaciones en las que el espacio en la plataforma es limitado; sin embargo, reducen el espacio útil del andén .
