¿Qué se puede personalizar en una Mesa Elevable?
La selección de una mesa elevable suele basarse en algunas especificaciones básicas: capacidad de carga, tamaño de la plataforma y recorrido vertical. Para muchas aplicaciones de manipulación de materiales y ergonomía, una configuración estándar puede ofrecer todo lo necesario
Otras aplicaciones son menos sencillas
Un proceso de fabricación puede requerir una plataforma para acomodar un componente o accesorio de forma inusual. Una operación de distribución puede necesitar posicionar cargas de gran tamaño dentro de un espacio restringido. Una línea de producción puede requerir un movimiento repetible entre elevaciones específicas, mientras que una instalación automatizada puede necesitar una mesa elevable para comunicarse con cintas transportadoras, robots o vehículos guiados automáticamente (AGV)
En estas situaciones, la personalización puede ayudar a alinear el equipo con la aplicación, en lugar de exigir que la aplicación se adapte al equipo
Pero la personalización no siempre implica diseñar una máquina totalmente única. Según los requisitos, la solución adecuada puede ser una mesa elevable estándar, una configuración modificada o un sistema de elevación más complejo.
Comprender qué se puede personalizar y por qué esas especificaciones son importantes es una parte fundamental para seleccionar la mesa elevable adecuada
¿Qué significa "personalizado" para una Mesa Elevable?
Una mesa elevable a medida es un equipo que ha sido modificado o diseñado más allá de una configuración estándar para satisfacer requisitos de aplicación específicos.
El cambio podría ser relativamente sencillo, como ajustar las dimensiones de la plataforma. También podría implicar varias especificaciones interconectadas, como capacidad, recorrido, controles, ciclo de trabajo, características de seguridad e integración con otros equipos
La distinción importante radica en que la personalización debe responder a un requisito operativo definido
Por ejemplo, puede ser necesaria una plataforma más grande para soportar un palé de gran tamaño, pero una plataforma más grande de lo necesario puede consumir un valioso espacio en el suelo. Del mismo modo, seleccionar un elevador con mayor recorrido vertical del que requiere el proceso no necesariamente aporta beneficios
El objetivo no es personalizar al máximo, sino determinar qué especificaciones deben modificarse para que el equipo funcione eficazmente dentro de la aplicación.
¿Qué se puede personalizar en una Mesa Elevable?
Las configuraciones disponibles dependen del tipo de mesa elevable y de la aplicación, pero varias características clave pueden adaptarse para satisfacer requisitos específicos
Tamaño y configuración de la plataforma
Las dimensiones de la plataforma son una de las consideraciones más comunes cuando una mesa elevable estándar no se ajusta a la carga o al espacio de trabajo
Una plataforma rectangular convencional puede ser adecuada para palés y contenedores con dimensiones estándar. Otras aplicaciones pueden incluir cargas de gran tamaño, componentes largos, dispositivos de producción o productos que requieren una posición específica
Las configuraciones personalizadas de la plataforma pueden satisfacer requisitos como:
- Longitud o anchura no estándar
- Cargas de gran tamaño o irregulares

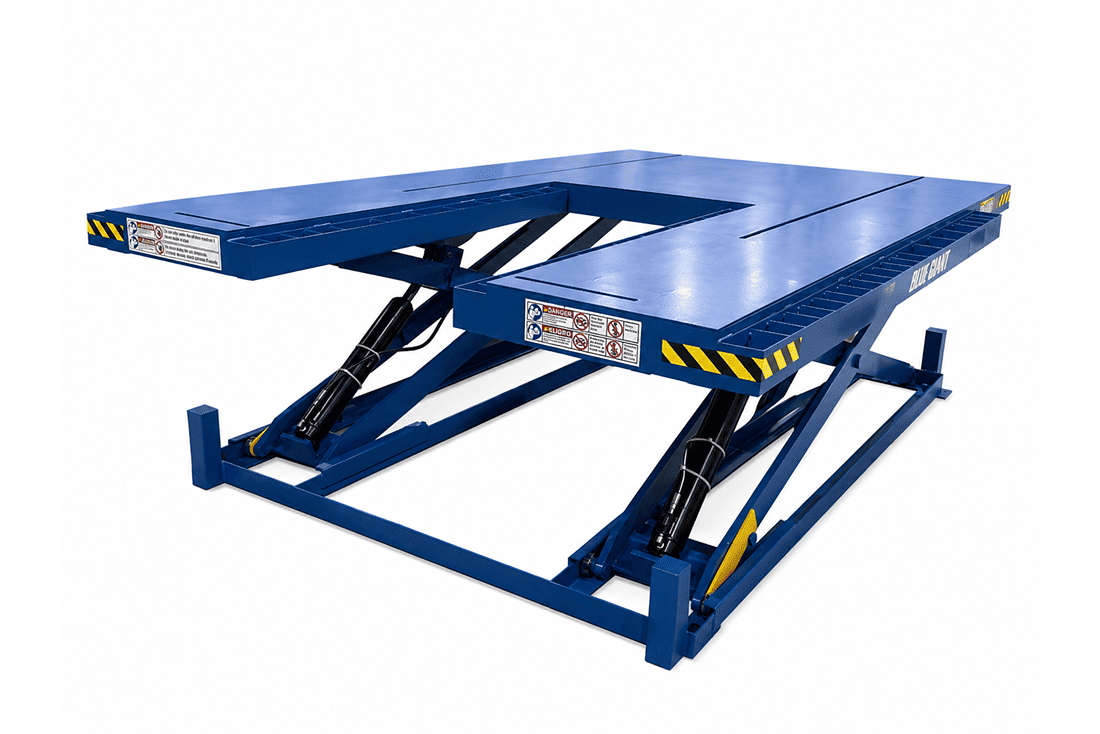

- Configuraciones en forma de U o en forma de V
- Recortes para herramientas, accesorios, mangueras o cableado
- Superficies especializadas
- Áreas de posicionamiento específicas del accesorio
- Secciones de plataforma deslizables extensibles
La configuración correcta de la plataforma depende de más que las dimensiones de la carga. El método de carga, el acceso del operador, equipos circundantesy también debe tenerse en cuenta el espacio disponible en el suelo
Por ejemplo, una plataforma lo suficientemente grande como para soportar un palé de gran tamaño puede no ser adecuada si interfiere con una cinta transportadora cercana o restringe el acceso del operario. Por el contrario, una plataforma demasiado pequeña puede provocar que la carga sobresalga o dificultar su posicionamiento.
¿Cuándo debería considerar una plataforma personalizada?
Una plataforma personalizada puede ser la opción adecuada cuando una plataforma estándar no puede proporcionar la combinación requerida de soporte de carga, acceso, posicionamiento e integración con el espacio de trabajo circundante
Características de capacidad y carga
La capacidad de una mesa elevadora no es simplemente una cuestión de identificar la carga más pesada que se podrá levantar
La forma en que se coloca una carga en la plataforma puede afectar los requisitos del equipo. Los ingenieros podrían tener que considerar:
- Peso máximo de carga
- Distribución de carga
- Centro de gravedad
- Cargas concentradas o desplazadas
- Dimensiones de carga
- Método de carga y descarga
- Dimensiones de la plataforma
- Frecuencia de funcionamiento
Dos cargas con el mismo peso pueden generar diferentes necesidades de equipamiento si una se distribuye uniformemente mientras que la otra se concentra hacia un lado de la plataforma
El método de carga también es importante. Una mesa elevable utilizada con una carretilla elevadora, una transpaleta, una cinta transportadora o un vehículo automatizado puede experimentar diferentes condiciones de carga
Para aplicaciones de alta frecuencia, también deben tenerse en cuenta los requisitos del ciclo al determinar la configuración de elevación adecuada
¿Cuándo debería considerar una capacidad o configuración personalizada?
La personalización puede ser apropiada cuando la carga excede los rangos de capacidad estándar, tiene una distribución o centro de gravedad inusual, o debe manejarse de una manera que genere requisitos que van más allá de una configuración estándar
El objetivo es adaptar la mesa elevable al perfil de carga completo, en lugar de seleccionar el equipo basándose únicamente en el peso máximo
Desplazamiento vertical y altura de trabajo
La cantidad de movimiento vertical requerido es otra especificación importante.
Una mesa elevable para posicionamiento ergonómico puede requerir únicamente el recorrido necesario para mantener los materiales dentro de un rango de trabajo cómodo. Una mesa elevable integrada en una línea de producción puede necesitar mover una carga entre dos alturas definidas. En aplicaciones de transferencia, puede ser necesario que las posiciones elevada y descendida se alineen con precisión con el equipo adyacente
Las dimensiones importantes pueden incluir:
- Altura reducida
- Altura elevada
- Recorrido vertical total
- Altura de trabajo requerida
- Elevaciones de transferencia
- Elevaciones de la cinta transportadora
- Espacio libre superior disponible
Más recorrido no significa automáticamente mejor. Si la aplicación solo requiere un rango de movimiento específico, un recorrido adicional puede ofrecer pocos beneficios prácticos y, además, afectar la configuración general del equipo
Por lo tanto, definir las elevaciones mínimas y máximas reales que requiere el proceso resulta más útil que simplemente especificar la altura de elevación deseada
¿Cuándo conviene considerar los viajes personalizados?
Puede ser conveniente evaluar la posibilidad de un traslado a medida cuando las alturas estándar de elevación o descenso no se ajustan al proceso, cuando el elevador debe transferir cargas entre diferentes niveles o cuando el espacio disponible en el suelo y en altura crea limitaciones dimensionales
Ciclo de trabajo y funcionamiento de alta frecuencia
La frecuencia con la que se utiliza una mesa elevable puede ser tan importante como lo que levanta
Una mesa que se usa ocasionalmente en un almacén puede tener requisitos muy diferentes a los de un equipo que funciona de forma continua durante varios turnos en un entorno de fabricación
Las consideraciones relativas al ciclo de trabajo pueden incluir:
- Número de ciclos por hora
- Horario de funcionamiento por turno
- Número de turnos
- Ciclo de vida requerido
- Posicionamiento repetido
- Requisitos de producción automatizada
- Tolerancia de tiempo de inactividad prevista
Las aplicaciones de alto ciclo pueden requerir equipos diseñados específicamente para un funcionamiento frecuente y una durabilidad a largo plazo
Por ejemplo, una mesa elevable integrada en un proceso de producción automatizado puede tener que realizar el mismo movimiento miles de veces durante su vida útil. En ese caso, los requisitos de funcionamiento deben tenerse en cuenta al seleccionar el equipo, en lugar de considerarlos como un aspecto secundario
¿Cuándo conviene considerar el uso de equipos de alto ciclo?
Las configuraciones de ciclo alto o específicas para cada aplicación pueden ser apropiadas para la producción en varios turnos, la manipulación automatizada de materiales, el posicionamiento repetitivo y los procesos en los que la disponibilidad del equipo tiene un efecto directo en el rendimiento
Controles y lógica de funcionamiento
El sistema de control Debe reflejar cómo se utilizará realmente la mesa elevable
Una mesa elevable de accionamiento manual puede requerir simplemente controles básicos de subida y bajada. Una aplicación más compleja puede requerir que la mesa elevadora se mueva a posiciones predeterminadas, repita una secuencia o coordine su movimiento con otros equipos.
Las configuraciones de control personalizadas pueden admitir requisitos como:
- Posicionamiento preestablecido
- Indexación automática
- Movimiento repetible
- Ciclos programados
- Operación multiproducto
- Funcionamiento basado en sensores
- Integración con equipos de producción
- Manipulación automatizada de materiales
Consideremos un proceso de producción en el que un componente debe colocarse a una altura determinada para su ensamblaje, bajarse tras la operación y luego volver a su posición inicial. En este caso, la repetibilidad puede ser más importante que simplemente alcanzar la máxima velocidad de desplazamiento
En los procesos automatizados, el elevador también puede necesitar interactuar con sensores, cintas transportadoras, robots o vehículos guiados automáticamente (AGV)
¿Cuándo conviene considerar los controles personalizados?
Los sistemas de control personalizados cobran mayor relevancia cuando el elevador forma parte de un proceso de producción repetible, cuando los operarios necesitan funciones de posicionamiento específicas o cuando el equipo necesita interactuar con otros sistemas automatizados
Características de seguridad y protección del personal
Los requisitos de seguridad deben tenerse en cuenta junto con la forma en que se carga, se opera y se accede a la mesa elevable
Un elevador utilizado para posicionar palés tiene condiciones de funcionamiento diferentes a las de un elevador integrado en una plataforma de trabajo para personal. Los riesgos asociados con el acceso, el movimiento, la carga y la interacción con el equipo pueden influir en el diseño adecuado
Dependiendo de la aplicación, las configuraciones relacionadas con la seguridad pueden incluir:
- Vigilancia
- Puertas de seguridad
- barreras entrelazadas
- Tablas de protección para los pies
- Superficies antideslizantes
- Zonas de protección del operador
- Acceso controlado
- Controles de seguridad específicos para cada aplicación
El flujo de trabajo circundante también es importante. Los operarios pueden necesitar cargar material desde una dirección, acceder a un componente mientras está colocado en altura o trabajar cerca de cintas transportadoras o maquinaria adyacentes
Para aplicaciones que impliquen personal en altura, el equipo debe diseñarse y configurarse específicamente para ese uso, en lugar de tratar una plataforma elevadora de manipulación de materiales como una plataforma para personal
¿Cuándo conviene considerar las características de seguridad personalizadas?
Las medidas de seguridad específicas para cada aplicación pueden ser apropiadas cuando el acceso del operador difiere de una configuración estándar, cuando el elevador está integrado en un área de trabajo o cuando el equipo requiere protección o salvaguarda de acceso especializada
Superficies de la plataforma, fijaciones y posicionamiento de la carga
No todas las cargas necesitan apoyarse sobre una plataforma plana y sencilla. En aplicaciones de fabricación y montaje, un componente puede requerir que permanezca en una posición u orientación específicas durante todo el proceso de elevación. Una plataforma personalizada puede adaptarse a la geometría del producto y a los requisitos del proceso
Las posibles configuraciones pueden incluir:
- Diseños específicos para cada luminaria
- Abertura cortada con láser
- Áreas de anidamiento de componentes
- Materiales de superficie especiales
- Patrones de drenaje
- Puntos de acceso para mangueras o cableado
- cunas en forma de V
- Plataformas en forma de U
Estas modificaciones pueden ayudar a reducir el reposicionamiento manual y facilitar el mantenimiento de una colocación uniforme del producto
Por ejemplo, una plataforma específica para cada accesorio puede permitir al operario colocar un componente en la misma ubicación durante cada ciclo, mientras que un recorte personalizado puede proporcionar espacio libre para el equipo que se encuentre debajo o alrededor de la plataforma
¿Cuándo conviene considerar una superficie o accesorio de plataforma personalizado?
Considere este tipo de personalización cuando la geometría del producto, las herramientas, los requisitos de acceso o el posicionamiento repetible no puedan ser adaptados a una plataforma plana convencional
Requisitos medioambientales y de acabado
El entorno operativo puede influir en los materiales, acabados y configuración de equipos adecuados. Las mesas elevadoras pueden utilizarse en entornos donde estén expuestas a:
- Humedad
- Procedimientos de lavado
- Materiales corrosivos
- temperaturas extremas
- Polvo o escombros
- Requisitos sanitarios
- Condiciones exteriores
En estas situaciones, el equipo puede requerir una aplicación específica. acabados u opciones resistentes a la corrosión como PowderCoat™.
En algunas instalaciones, un acabado personalizado también puede contribuir a la gestión visual o a la delimitación de zonas de seguridad. Por ejemplo, se puede especificar el color del equipo, ya sea un color de alta visibilidad o un color específico de la instalación, según corresponda
Lo importante no es simplemente el aspecto del equipo, sino cómo se comportarán el acabado y la construcción durante la vida útil prevista
¿Cuándo deberías considerar la personalización ambiental?
Los requisitos ambientales deben identificarse con anticipación cuando la humedad, el lavado, la corrosión, la temperatura, la higiene u otras condiciones puedan afectar el rendimiento, el mantenimiento o la vida útil del equipo
Integración con transportadores, equipos de producción y automatización
Una mesa elevable suele ser una parte de un sistema de manipulación de materiales más amplio
Puede que necesite transferir una carga entre cintas transportadoras, posicionar material para un proceso de ensamblaje, interactuar con una máquina de producción o trabajar junto con equipos automatizados
Los requisitos de integración pueden incluir:
- Transportadores de rodillos
- Transportadores accionados por cadena
- Sistemas de transferencia
- Dar la vuelta a las tablas
- Maquinaria de producción
- Vehículos guiados automáticamente (AGV)
- Sistemas robóticos
- Equipos automatizados para la manipulación de materiales
Las dimensiones físicas son solo una parte de la integración. El elevador también puede necesitar coordinar su movimiento con el equipo que lo rodea
Por ejemplo, una mesa elevable que traslada un palé entre cintas transportadoras debe alcanzar la altura correcta y proporcionar suficiente espacio libre para el equipo circundante. Una aplicación automatizada puede requerir además que los controles de la mesa elevadora se coordinen con los sensores del sistema de control principal.
¿Cuándo conviene considerar una solución de ascensor integrada?
La integración cobra mayor importancia cuando la mesa elevable forma parte de un flujo de trabajo automatizado, una línea de producción, un sistema de transporte u otro proceso en el que los equipos deben trabajar conjuntamente en lugar de operar de forma independiente
¿Cómo se determina qué se debe personalizar?
El mejor punto de partida es la aplicación, no las opciones disponibles. Antes de especificar una mesa elevable personalizada, considere las siguientes preguntas
1. ¿Qué peso estás levantando?
Documentar la carga:
- Peso
- Largo y ancho
- Altura
- Forma
- Centro de gravedad
- Distribución de carga
- Orientación obligatoria
Un palé estándar y un componente de producción largo y de forma irregular pueden tener requisitos de equipamiento muy diferentes, incluso si sus pesos son similares.
2. ¿Cómo se coloca la carga en el elevador?
Considere si el ascensor será cargado por:
- Máquina elevadora
- Transpaleta
- Transportador
- Manipulación manual
- Vehículo guiado automáticamente
- Equipos robóticos o automatizados
El método de carga puede afectar la configuración de la plataforma, el acceso, el espacio libre y los requisitos de capacidad.
3. ¿Dónde debe ir la carga?
Identifique las elevaciones mínima y máxima requeridas.
Si el elevador se utiliza para transferir material entre equipos, documente las alturas de los equipos a ambos lados. Si el objetivo principal es el posicionamiento ergonómico, identifique la altura de trabajo que necesitan los operarios.
4. ¿Con qué frecuencia funcionará el ascensor?
Calcula el número esperado de ciclos por hora, turno y día.
Una aplicación que funciona ocasionalmente puede tener requisitos muy diferentes a los de un proceso de producción de alto ciclo que se ejecuta de forma continua en varios turnos.
5. ¿Quién interactúa con el equipo?
Determinar si el ascensor es:
- Operado directamente por un empleado
- Carga y descarga manual
- Parte de un proceso automatizado
- Ubicado dentro de una estación de trabajo del operador
- Se utiliza para proporcionar acceso elevado al personal
La respuesta puede afectar a los controles, la vigilancia, el acceso y los requisitos de seguridad.
6. ¿Qué equipamiento lo rodea?
Mida el espacio disponible en el piso y considere:
- Maquinaria cercana
- Transportadores
- Rutas peatonales
- Tráfico de carretillas elevadoras
- Obstáculos aéreos
- Acceso del operador
- Acceso para mantenimiento
Una mesa elevable debe caber dentro de toda el área de trabajo, no solo ocupar el espacio que se muestra en el plano del equipo.
7. ¿En qué entorno funcionará?
Identificar la exposición a:
- Agua
- Lavado
- Materiales corrosivos
- Polvo
- Escombros
- Temperaturas extremas
- Procedimientos de saneamiento
Las condiciones ambientales pueden influir en la construcción, los acabados y los requisitos de mantenimiento de los equipos.
Responder a estas preguntas ayuda a distinguir las personalizaciones esenciales de las funciones que pueden no aportar un beneficio significativo.
Estándar, modificada o a medida: ¿Qué Mesa Elevable es la adecuada?
La personalización no es automáticamente la mejor solución
A mesa elevable estándar Puede ser apropiado cuando la carga, las dimensiones de la plataforma, la capacidad, el recorrido, el ciclo de trabajo, el entorno operativo y los controles se ajustan a una configuración existente
Una mesa elevable estándar modificada puede ser más adecuada cuando el equipo básico satisface las necesidades de la aplicación, pero se requieren ajustes en una o dos especificaciones. Por ejemplo, la plataforma podría necesitar un tamaño diferente o el equipo podría requerir una configuración de control o seguridad específica.
Una solución de elevación diseñada a medida puede ser más conveniente cuando interactúan múltiples requisitos de la aplicación o cuando el proceso implica cargas inusuales, posicionamiento especializado, operación de alto ciclo, automatización, acceso de personal o una integración significativa con otros equipos.
Por lo tanto, la pregunta correcta no es:
"¿Hasta qué punto podemos personalizarlo?"
Es:
"¿Qué funciones debe tener el equipo que no pueda cumplir una configuración estándar?"
Esa distinción puede ayudar a prevenir personalizaciones innecesarias, al tiempo que garantiza que se cumplan los requisitos importantes de la aplicación.
¿Cuándo debería considerar una Mesa Elevable a medida?
Puede valer la pena evaluar una mesa elevable personalizada o específica para la aplicación cuando el equipo estándar no satisface adecuadamente requisitos como:
- Dimensiones de carga no estándar
- Distribución de carga o centro de gravedad inusual
- Requisitos de capacidad especializada
- Alturas específicas de trabajo o transferencia
- Espacio limitado en el suelo
- Operación de alta frecuencia o en varios turnos
- Posicionamiento especializado de la carga
- Requisitos de acceso del operador
- Movimiento automatizado o programado
- Integración de cintas transportadoras o equipos de producción
- Integración robótica o de vehículos guiados automáticamente (AGV)
- Condiciones ambientales exigentes
La personalización también puede abordar desafíos operativos más amplios
Por ejemplo, una mesa elevable configurada adecuadamente puede ayudar a reducir las flexiones repetitivas, acercar los materiales a un rango de trabajo más ergonómico, eliminar el reposicionamiento manual innecesario o proporcionar una transición más eficiente entre las etapas de un proceso de producción o manipulación de materiales
El beneficio reside en resolver el problema subyacente, no en añadir funciones simplemente porque estén disponibles
¿Cuáles son las ventajas de personalizar una Mesa Elevable ?
Las ventajas de la personalización dependen de la aplicación, pero una mesa elevable correctamente diseñada puede ayudar a una empresa a alcanzar diversos objetivos
- Se adapta mejor al espacio de trabajo disponible. Las dimensiones personalizadas pueden ayudar a que el equipo se adapte a la carga sin aumentar innecesariamente el espacio que ocupa
- Mejor posicionamiento del material. Las plataformas, los soportes y los sistemas de posicionamiento especializados pueden ayudar a colocar los productos de forma uniforme y reducir los ajustes manuales
- Mejor posicionamiento ergonómicoLas alturas de trabajo ajustables permiten colocar los materiales en un rango más adecuado para la manipulación repetitiva, el montaje, la inspección u otras tareas
- Soporte para mayores demandas de producción. Se pueden considerar configuraciones de alto ciclo cuando el equipo de elevación se utiliza con frecuencia en varios turnos o como parte de un proceso automatizado
- Integración más eficaz de los equipos. Las dimensiones y los controles personalizados pueden ayudar a que una mesa elevable funcione con cintas transportadoras, maquinaria de producción, vehículos guiados automáticamente (AGV), robots y otros equipos de manipulación de materiales
- Seguridad específica para cada aplicación. Los sistemas de protección, acceso, control y demás medidas de seguridad pueden seleccionarse en función de cómo interactúan las personas y los materiales con el equipo.
- Mejor aprovechamiento del espacio disponible en las instalacionesCuando el espacio en el suelo, la altura libre o la ubicación del equipo son limitados, la personalización puede ayudar a adaptar la solución de elevación al diseño disponible.
La personalización debe resolver un problema, no solo añadir funcionalidades
La mesa elevable personalizada más útil no es necesariamente la que tiene mayor número de modificaciones, sino la que satisface las necesidades más importantes de la aplicación
Para una operación, esto puede implicar una plataforma diseñada para soportar cargas sobredimensionadas. Para otra, puede significar una altura de trabajo específica, una alta capacidad de ciclo o un sistema de control especializado. En una instalación automatizada, la integración con cintas transportadoras, vehículos guiados automáticamente (AGV) o equipos robóticos puede ser el requisito principal
Comenzar con la aplicación ayuda a determinar qué especificaciones deben modificarse y cuáles pueden permanecer estándar
Si una mesa elevable estándar cumple con los requisitos, puede ser la opción más práctica. Si es necesario modificar algunas especificaciones, una configuración adaptada podría ofrecer el equilibrio adecuado. Cuando la carga, el flujo de trabajo, el entorno, el ciclo de trabajo o los requisitos de integración superan las capacidades de los equipos estándar, una solución diseñada a medida podría ser la más apropiada
Blue Giant diseña mesas elevable a medida y soluciones de elevación diseñadas para aplicaciones que requieren más que una configuración estándar. Las opciones personalizadas pueden abarcar las dimensiones de la plataforma, la capacidad, el recorrido, los controles, las características de seguridad, los requisitos de servicio, las condiciones ambientales y la integración con otros equipos de manipulación de materiales o de producción.
Explorar Soluciones de elevación personalizadas de Blue Giant Para obtener más información sobre equipos de elevación específicos para cada aplicación y opciones de ingeniería.
